120度与180度直流变频空调的区别
[2012-02-13]
直流变频空调压缩机电机驱动技术，可分为120度方波和180度正弦波两种。120度直流变频空调的压缩机采用直流电机，只能用直流方波电压驱动，它领先于交流变频技术。180度直流变频技术同样采用直流电机，但和120度电机相比，它是在特殊的直流电机里运行交流正弦波，其效率更高、噪音更低、更节能。
直流变频空调压缩机电机驱动技术，可分为120度方波和180度正弦波两种。

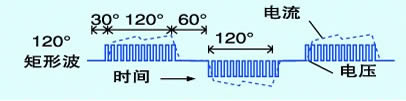

120℃方波
180℃正弦波
120度直流变频空调的压缩机采用直流电机，只能用直流方波电压驱动，它领先于交流变频技术。
120度变频器工作原理：220V交流通过整流和滤波处理后的直流母线电源通过3组6个开关管接至直流无刷电机(BLDC)的三相绕组上。开关的工作状态分为6个节拍。经过这6个节拍，在无刷电机的定子中产生了一个旋转磁场，带动电机的转子转动。在这种变频器中，每个开关的一个状态在连续2个节拍内保持不变，相当于在磁场旋转120O的范围内保持不变，故这类变频器称为120度变频器，其相电流波形为阶梯形方波。120度变频器的电机三相绕组中始终有一相绕组不通电，一般利用在其中不通电的线圈绕组上的感应电动势判断转子的位置，进而控制电机的换向。
180度直流变频技术同样采用直流电机，但和120度电机相比，它是在特殊的直流电机里运行交流正弦波，其效率更高、噪音更低、更节能。
180度变频器工作原理：同样220V交流电通过整流和滤波处理后的直流母线电源通过3组6个开关管接至直流无刷电机(BLDC)的三相绕组上。开关的工作状态也分为6个节拍。经过这6个节拍，在无刷电机的定子中产生的磁场转过360度，若开关按一定的时序作反复循环切换他们的位置，就在电机定子中产生了一个旋转磁场，带动电机的转子转动。与120度变频器不同的是每个开关的一个状态在连续3个节拍内保持不变，直流电机的三相绕组始终有电流流过，相当于在磁场旋转180度的范围内保持不变，故这类变频器称为180度变频器，有的公司也称其为360度变频器，其相电流波形为正弦波或接近于正弦波形状。
可见，120度变频器和180度变频器的主要区别是控制驱动电流流过直流电机的时序不一样，通过驱动软件进行直流电机位置换向的算法不同。120度变频器通软件相对简单些，采用16位机就可进行运算和处理，比较可靠。180度变频器软件算法复杂，实时性高，对驱动芯片的要求高，对改善电机的震动和噪音有帮助，压缩机的频率运行范围较大。180度直流变频驱动技术是一种新技术，目前主要有IR和NEC以及TI等方案,其控制算法等核心技术和专利都掌握在日美等外企手中。
